視頻輸入信號

類型

數量

說    明

DVI-D（24+1）

1

·最大支持分辨率為1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

HDMI(TYPE A)

1

·最大支持分辨率為1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

VGA (HD-15)

1

·最大支持分辨率為）1920×1200@60Hz ，向下兼容

·EDID版本1.3

.信號電平：R、G、B、Hsync、Vsync:0 to1Vpp±3dB  (0.7V Video+0.3v Sync ) 75Ω；black level：300mV Sync-tip：0V

復合視頻（BNC）

2

·NTSC/PAL自適應

信號電平：1Vpp±3db  (0.7V Video+0.3v Sync ) 75Ω

USB

1

USB2.0，支持U盤脫機播放

視頻輸出信號

類型

數量

說    明

DVI-D（24+1）

2

·最大支持分辨率為1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

.支持自定義分辨率

控制接口

類型

數量

說    明

RS232（RJ 45）

1

.波特率9600，隨機附送RJ 45轉RS232連接線

產品特色

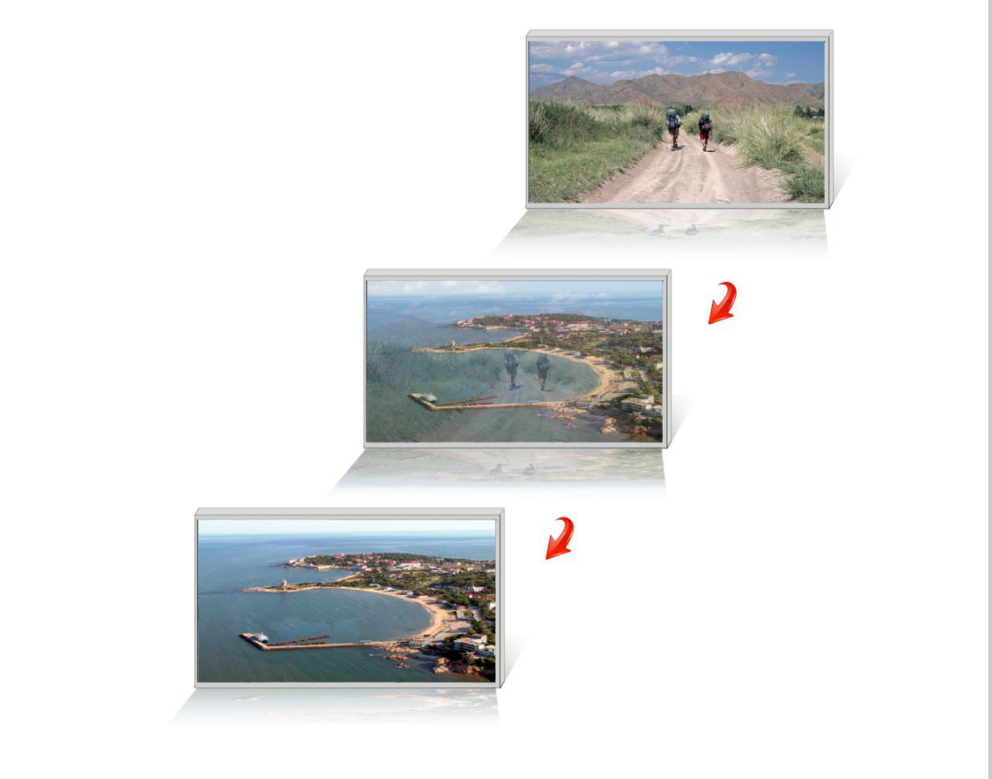

淡入淡出切換

.所有通道信號均支持淡入淡出切換

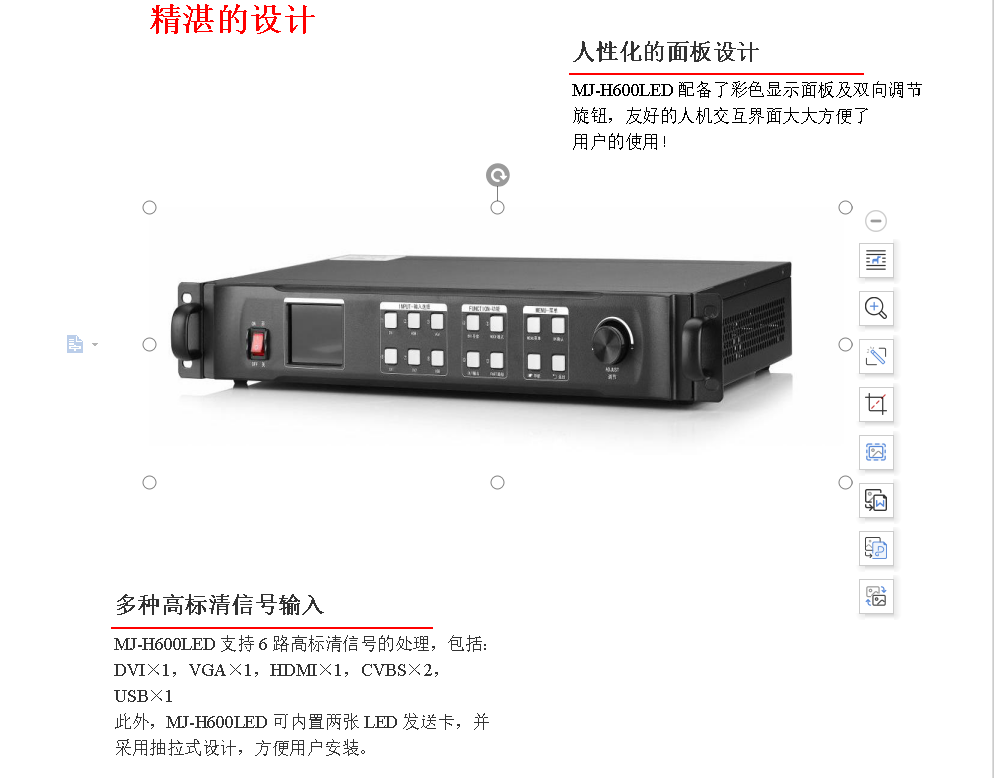

人性化交互界面

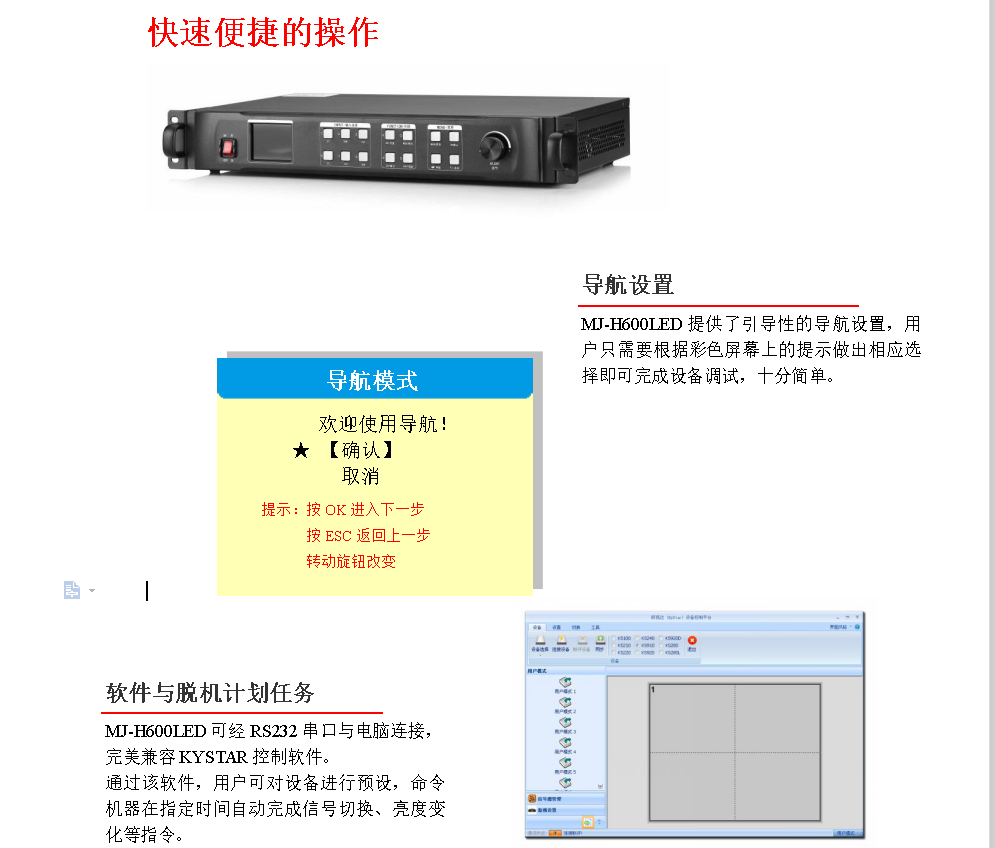

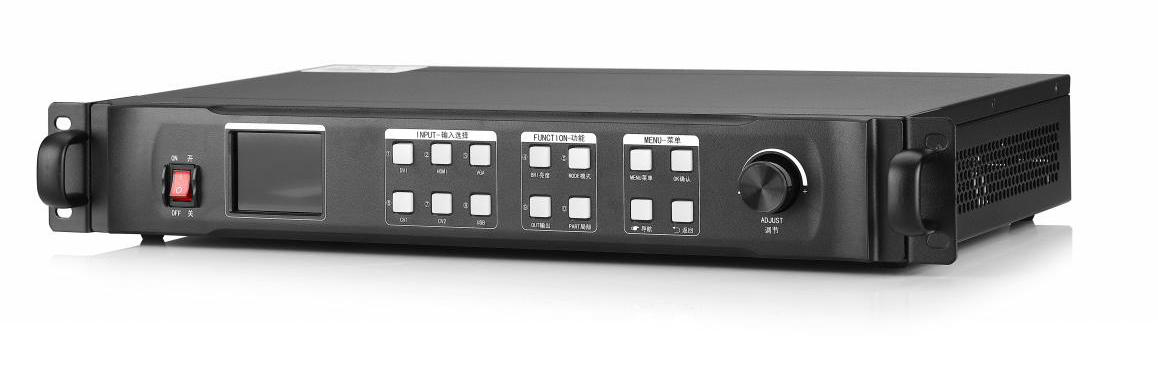

.MJ-H600LED配備了彩色液晶面板、數字按鍵及調節旋鈕，并支持導航式設置

計劃任務

·通過KYSTR管理軟件，用戶可設定定時操作，完成自動化管理

其他

上位機控制方式

RS232

尺寸

72(高)×483(長)×283(深)

重量(Kg)

3.5

輸入電源

100-240VAC，47-63Hz，≤2A

工作環境

溫度0-40℃；濕度0-95%

保修期

2年
